Tolérances de la découpe laser : ce que votre plan doit préciser pour une pièce juste

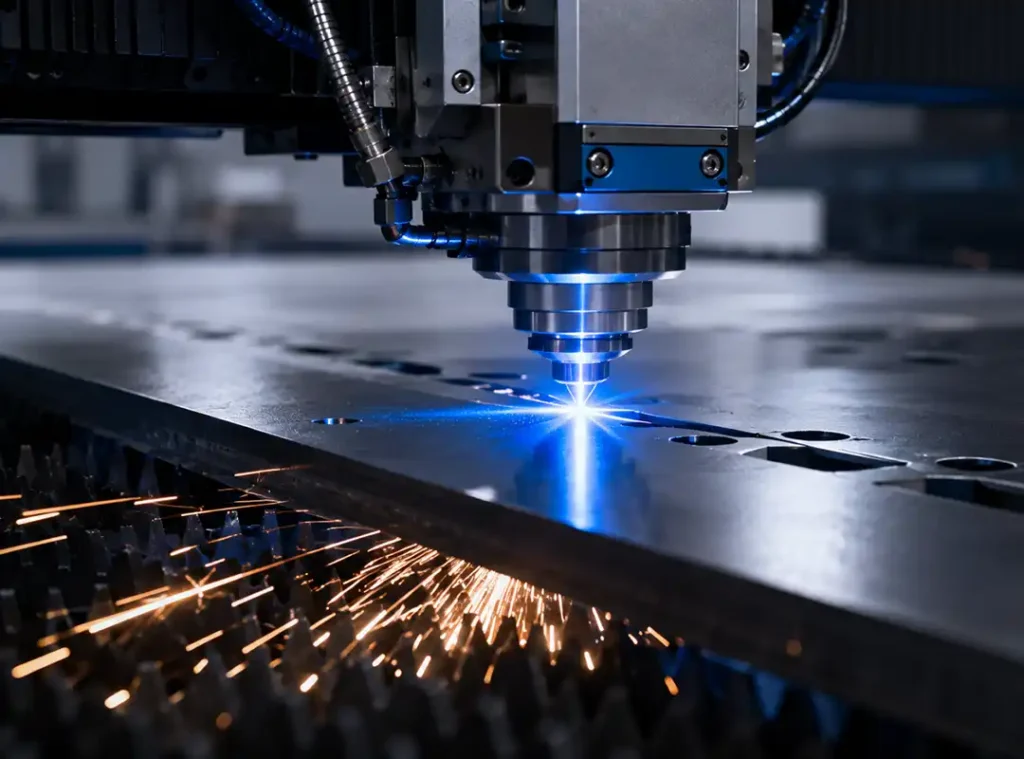

Tolérance découpe laser - SECMI

Lorsqu’on confie une découpe laser industrielle à un sous-traitant, la question des tolérances est souvent traitée trop tard, voire pas du tout. Résultat : des pièces qui ne s’assemblent pas, des reprises en usinage, des délais rallongés. Pourtant, quelques indications bien placées sur votre plan suffisent à cadrer les tolérances de la découpe laser et à garantir une pièce juste du premier coup. Voici ce que votre bureau d’études doit préciser, et pourquoi.



Ce que recouvre la tolérance en découpe laser

La précision de la découpe laser désigne l’écart maximal admissible entre la cote nominale indiquée sur le plan et la cote réelle de la pièce découpée. On l’exprime en millimètre, sous la forme ± — par exemple ± 0,1 mm ou ± 0,3 mm.

Plusieurs paramètres influencent directement les tolérances de la découpe : le type de faisceau laser (lasers à fibre ou les lasers CO2), l’épaisseur et la nature du matériau, la vitesse de coupe, la pression du gaz et l’état de la tête laser. Un faisceau bien focalisé sur une tôle mince d’acier produit une ligne de coupe nette avec une largeur de coupe très faible, c’est ce qui permet d’atteindre des tolérances serrées.

À l’inverse, sur des matières épaisses ou réfléchissantes comme l’aluminium, la conductivité thermique et la dilatation thermique pendant la découpe peuvent élargir l’écart. Les variations dimensionnelles sont alors plus difficiles à maîtriser, et les tolérances plus strictes se négocient en amont avec le fournisseur.



Tolérances indicatives selon matière et épaisseur

Ces valeurs sont données à titre indicatif pour les découpes standards. Des tolérances dimensionnelles plus serrées sont accessibles sur demande, selon les paramètres du laser et l’état des lentilles. Elles ne remplacent pas les spécifications contractuelles, elles servent de base de discussion avec votre sous-traitant.

Matériau Épaisseur Technologie laser Tolérance indicative
Acier doux 1 à 20 mm Laser fibre ± 0,1 à ± 0,2 mm
Acier inox 1 à 12 mm Laser fibre ± 0,1 à ± 0,3 mm
Aluminium 1 à 10 mm Laser fibre ± 0,2 à ± 0,4 mm
Acier épais (> 15 mm) > 15 mm Laser CO₂ / fibre ± 0,3 à ± 0,5 mm



La répétabilité est généralement meilleure sur les lasers à fibre que sur les systèmes CO₂, car le point focal est plus stable et moins sensible aux vibrations de la table de coupe. Les systèmes laser modernes permettent de maintenir la précision sur de longues séries sans dérive dimensionnelle significative.



Précision de la découpe laser et tolérances : ce que votre plan doit indiquer

La spécification des tolérances sur le plan est la responsabilité du bureau d’études. En l’absence d’indication, le sous-traitant applique ses tolérances générales internes qui peuvent ne pas correspondre aux exigences fonctionnelles de votre pièce.

Voici les informations essentielles à faire figurer sur votre plan avant d’envoyer votre DXF ou votre fichier de découpe au laser :

Ce que vous indiquez Comment le préciser Pourquoi c’est utile
Cotes fonctionnelles Indiquer ± sur les dimensions critiques Évite les litiges sur les pièces fonctionnelles
Matière et épaisseur Préciser nuance + épaisseur nominale Le faisceau laser est réglé en fonction de ces données
Qualité de coupe attendue Préciser si arête vive, état de surface, absence de bavures Conditionne le réglage vitesse / pression du gaz
Tolérances générales Indiquer la norme ISO retenue (ex. ISO 2768) Évite toute interprétation libre du fournisseur
Format fichier DXF de préférence, calques séparés Réduit les erreurs de lecture et de réglage machine



Les ingénieurs qui travaillent régulièrement avec des sous-traitants métal savent que la norme ISO 2768 (tolérances générales sur les dimensions linéaires et angulaires) constitue un point de départ efficace. Elle évite de devoir coter chaque cote individuellement et garantit un niveau de précision et les tolérances cohérent pour les cotes non fonctionnelles.



Tolérances serrées : quand les exiger ?

Toutes les cotes d’une pièce ne méritent pas le même niveau d’exigence. Concentrez les tolérances serrées sur les cotes fonctionnelles, celles qui conditionnent l’assemblage, le jeu de fonctionnement ou l’étanchéité. Pour les cotes non fonctionnelles, les tolérances générales ISO suffisent.

Un ajustement serré (< ± 0,1 mm) est justifié dans ces cas :

  • Pièces devant s’emboîter ou glisser dans un logement précis
  • Contours extérieurs servant de référence pour un assemblage
  • Les fentes ou ouvertures recevant un composant standard (vis, goupille, insert)
  • Pièces destinées à un processus de fabrication en plusieurs opérations (découpe + pliage + usinage)

À l’inverse, sur des plaques découpées ou des pièces de structure sans contrainte d’ajustement, une tolérance de ± 0,3 à ± 0,5 mm est généralement suffisante et économiquement plus pertinente. Exiger des tolérances plus strictes sans raison fonctionnelle ralentit le processus de découpe et augmente le coût.



Découpe laser et pliage : anticiper les tolérances cumulées

Quand une pièce cumule plusieurs opérations, découpe laser puis pliage industriel, les tolérances de chaque étape s’additionnent. Une pièce découpée à ± 0,2 mm puis pliée avec une tolérance de ± 0,3 mm peut présenter un écart cumulé de ± 0,5 mm sur la cote finale.

C’est pourquoi il est recommandé de traiter les les spécifications de découpe et de pliage conjointement dès la phase de conception, pas séparément. Un sous-traitant qui maîtrise les deux opérations peut optimiser le réglage de chaque étape pour respecter la tolérance finale assemblée, plutôt que de traiter chaque opération de manière isolée.

Pour cadrer vos tolérances de pliage avec le même niveau de rigueur, consultez notre article sur les tolérances de pliage de tôle.



Faire vérifier vos spécifications avant lancement

Avant de lancer une série, il est souvent utile de soumettre votre plan à votre sous-traitant pour un retour technique : les spécifications sont-elles réalistes avec les machines disponibles ? Y a-t-il des cotes qui nécessitent un réglage spécifique ou une opération complémentaire ?

SECMI propose un accompagnement avec son bureau d’études métal en Essonne pour analyser vos plans, vérifier la faisabilité des tolérances demandées et identifier les points d’optimisation avant fabrication. Les matériaux et épaisseurs traités couvrent la plupart des métaux industriels : acier, aluminium, inox, ainsi que les non-métaux selon les cas.

Envoyez votre fichier DXF ou votre plan PDF via notre formulaire de contact, notre équipe revient vers vous avec une analyse technique et un devis.
